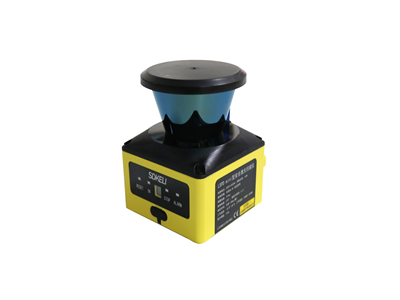

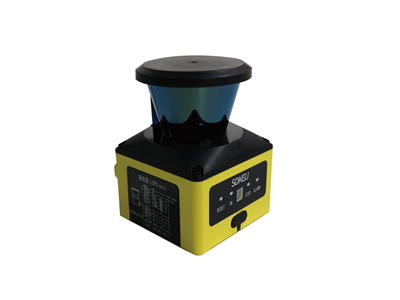

產品特點
1、小型化安全認證型激光雷達，體積小巧、外形尺寸8cm×8cm×9.5cm2、防區包括保護區域和告警區域，保護區域半徑3米@1.8％反射率
3、防區可根據用戶需求配置為復雜、不規則形狀
4、符合IEC61496 Type 3和ISO13849 PL d安全等級要求
5、一類激光產品，對人眼安全
6、窗口臟污檢測，判斷實際檢測距離達不到宣稱的保護距離時，切斷輸出、導向安全
產品組成
LSPDmini系統包括一臺掃描儀、一根電源線、一根網絡連接線、一根配置線和配置軟件。用戶可使用配置線連接LSPDmini與電腦，通過配置軟件對防護區域等相關參數進行設置

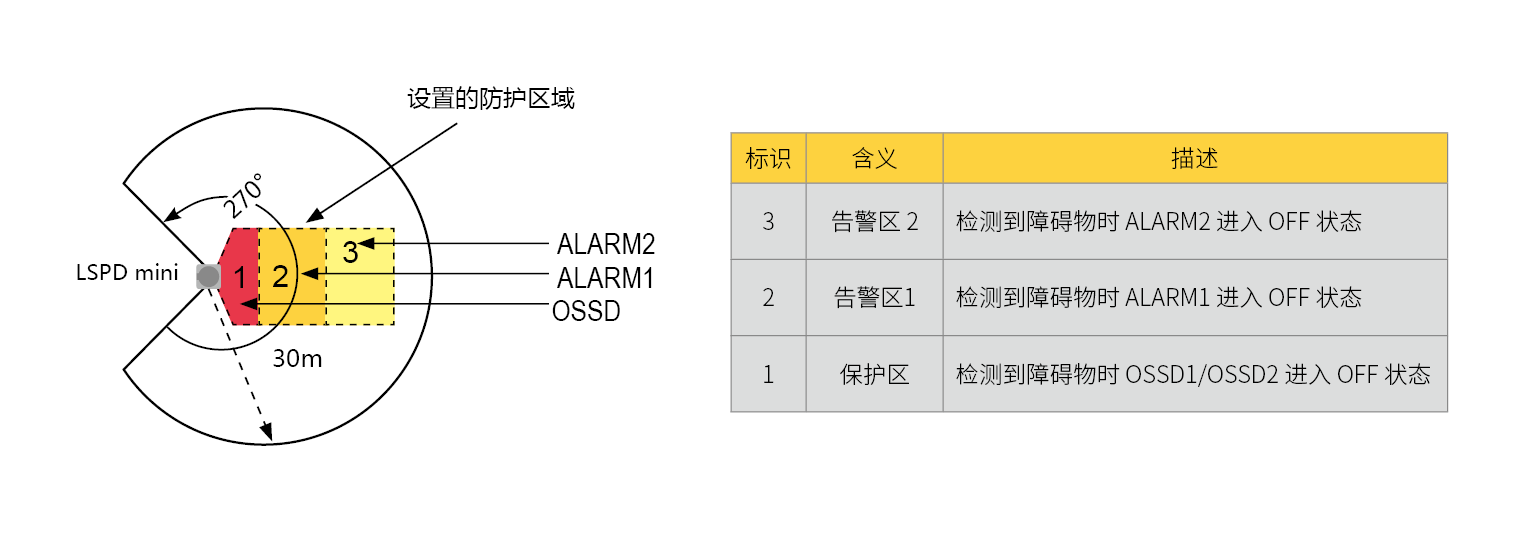

防區配置
配置軟件
 |
 |

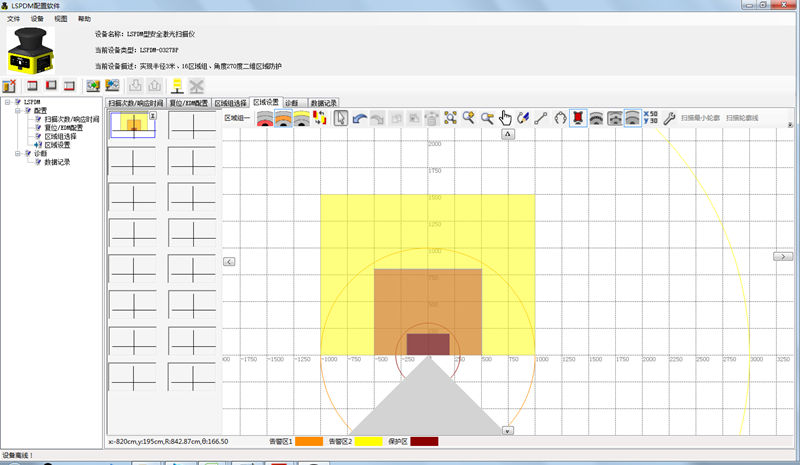

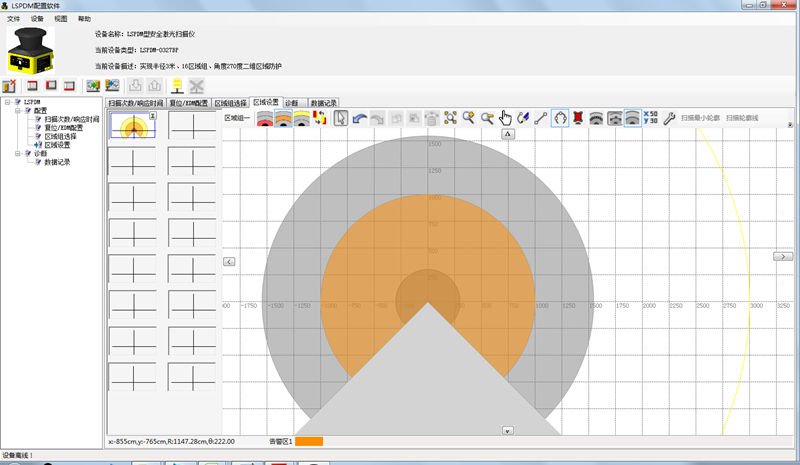

| 標準告警區、保護區設置 | 可根據需求設置不規則告警區、保護區 |
輕松進行復雜的區域設定
1、適用window系統，對內存、硬盤需求較小2、界面友好、操作方便，用戶入門快
3、最多可選16個區域組，每個區域組最多可設置三個防區
4、防護區繪制簡單、修改方便，繪圖工具與環境輪廓自動掃描相結合可繪制任意復雜、不規則的防護區
5、周?chē)h(huán)境輪廓實時監測及數據精準顯示
| 安全等級 | TYPE 3（IEC61496），PL d （ISO13849） | ||||||
|---|---|---|---|---|---|---|---|
| 光學特性 | |||||||
| 檢測光源 | 波長905nm,一類激光產品 | ||||||

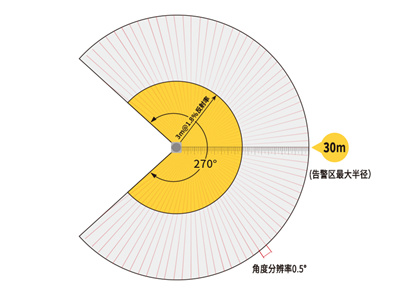

| 最大檢測半徑 | 3米@1.8%反射率 | 掃描角度范圍 | 270° | ||||
| 角度分辨率 | 0.5° | 測量誤差 | ±4cm@1sigma(典型值) | ||||
| 環境特性 | |||||||
| 環境溫度 | 工作 | -10℃~55℃(無結霜及凝霧) | |||||
| 存儲 | -40℃~70℃ | ||||||
| 環境濕度 | 工作 | 35％RH~85％RH | |||||
| 存儲 | 35％RH~95％RH | ||||||
| 抗光干擾 | 15000Lux | ||||||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||||||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||||||
| 執行標準 | 2006/42/EC(機械安全指令)，2004/108/EC(EMC指令)，IEC-61496-1，IEC-61496-3，ISO13849-1 | ||||||
| GB/T19436.1，GB19436.3，GB4208(IP65)，EN60825-1(一類激光產品) | |||||||
| 區域組切換 | 4組外部輸入信號（Z1、Z2、Z3、Z4）實現16個區域組的切換 | ||||||
| 防護等級 | IP65 | ||||||

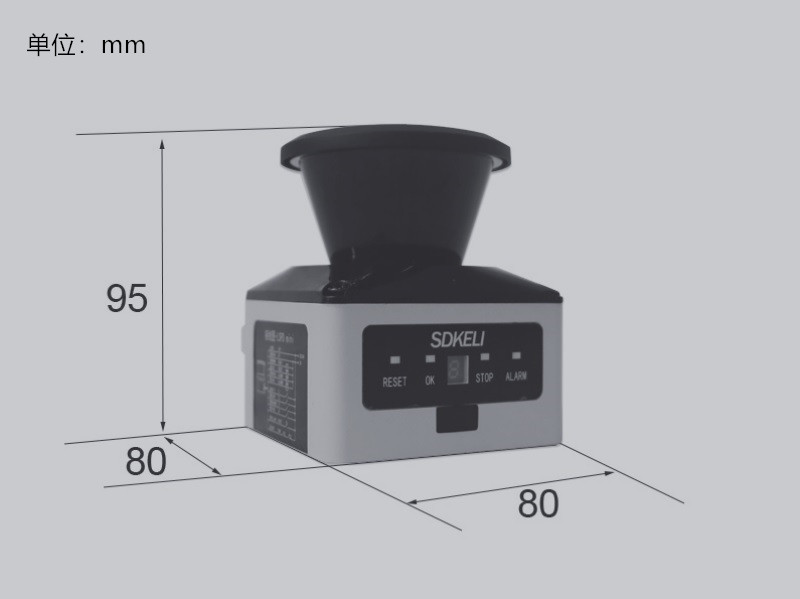

| 外形尺寸 | 8cm×8cm×9.5cm | ||||||
| 電氣特性 | |||||||
| 電源電壓 | DC9V~DC30V | 功耗 | ＜5W(輸出端無負載) | ||||
| 輸出方式 | PNP輸出 | ||||||
| 響應時間 | 40ms/r可調 | ||||||
| 上電啟動時間 | 典型值8S | ||||||
LSPDmini小型化安全激光掃描儀規格型號
| 產品系列 | 檢測半徑 | 掃描角度 | 輸出形式 | 測量精度 | 角度分辨率 | 安裝方式 |
|---|---|---|---|---|---|---|
| LSPDM- | □□ | 27（270°） | □□/ | □ | □□/ | □□ |
| 類型 | 型號 | 檢測半徑 | 輸出 | 測量精度 | 角分辨率 | 頻率 | 安裝支架 |
|---|---|---|---|---|---|---|---|
| LSPDM避障型 | LSPDM-0227BP/M05 | 2米@1.8％反射率 | PNP | 標準型，±4cm@1sigma | 0.5° | 28Hz |
LSPDM-SZ/LSPDM-CZ/LSPDM-FZ可選， 水平/垂直/防護罩安裝可選 |
| LSPDM避障型 | LSPDM-0327BP/M05 | 3米@1.8％反射率 | PNP | 標準型，±4cm@1sigma | 0.5° | 28Hz |
 |
